케이싱 엘리베이터는 드릴링 장비의 중요한 장비로 케이싱 달리기 공정에서 필수적인 역할을합니다. 우물 - 설립 된 드릴링 리그 공급 업체 인 저는이 장비의 작동 방식과 전반적인 시추 작업에서 그 중요성을 확장하기 위해 왔습니다.
케이싱 엘리베이터의 기본 개념
케이싱 엘리베이터는 우물 케이싱 설치 프로세스 중에 케이싱 파이프를 잡고 들어 올리도록 설계된 기계 장치입니다. 케이싱 파이프는 뚫린 웰 보어에 삽입되는 직경의 강철 파이프입니다. 그들의 주요 기능에는 웰 보어가 동굴을 구울로부터 보호하고, 다른 지질 학적 형성을 분리하며, 시추 및 생산 단계 동안 유체 흐름에 대한 도관을 제공하는 것이 포함됩니다.
구조 구성 요소
케이싱 엘리베이터의 구조는 여러 주요 부분으로 구성됩니다. 본체는 보통 높은 강철 강으로 만들어져 케이싱 스트링의 무거운 하중을 견딜 수 있습니다. 케이싱 파이프 주위에 고정하는 데 사용되는 두 가지 주요 턱이나 세그먼트가 있습니다. 이 턱은 케이싱에 꼭 맞기 위해, 일반적으로 미끄러짐을 방지하기 위해 톱니 모양의 가장자리가 있습니다. 힌지 메커니즘을 사용하면 턱이 열리고 닫을 수 있으므로 케이싱 파이프를 쉽게 설치하고 제거 할 수 있습니다. 또한 턱을 파이프 주위에 닫히면 턱을 고정시키는 링키지와 잠금 시스템이 있습니다.
작업 메커니즘
준비
케이싱 엘리베이터를 사용하기 전에 드릴링 리그 승무원은 먼저 웰 보어가 케이싱 설치를 위해 준비되어 있는지 확인합니다. 여기에는 웰 보어가 올바른 깊이로 뚫고 직경이 올바른지 확인하는 것이 포함됩니다. 케이싱 파이프는 또한 품질과 무결성을 보장하기 위해 검사됩니다.
케이싱 엘리베이터는 케이싱 파이프의 크기와 무게에 따라 선택됩니다. 다른 엘리베이터는 다른 파이프 직경과 부하 - 베어링 용량을 위해 설계되었습니다. 적절한 엘리베이터를 선택하면 드릴링 리그의 호이 스팅 시스템에 의해 들어 올려지고 배치됩니다. 일반적으로 데릭, 여행 블록 및 드로우 워크로 구성됩니다.
케이싱 참여
케이싱 엘리베이터의 턱이 넓게 열리고 단일 길이의 케이싱 파이프의 상단은 턱 사이의 공간으로 조종됩니다. 승무원은 파이프를 엘리베이터 중앙과 조심스럽게 정렬하여 하중의 균일 한 분포를 보장합니다. 올바르게 배치되면 유압 또는 기계식 메커니즘은 케이싱 파이프 주변의 턱을 닫는 데 사용됩니다. 턱이 닫히면 톱니 모양의 가장자리가 파이프 표면에 물고 단단한 그립을 만듭니다.
리프팅 및 하강
케이싱 엘리베이터가 케이싱 파이프를 안전하게 파악한 후 드릴링 리그의 드로 워크가 활성화됩니다. 드로우 워크의 케이블은 상처를 입히거나 풀기 때문에 이동 블록 (엘리베이터가 부착 된)이 위 또는 아래로 이동합니다. 들어 올릴 때 엘리베이터는지면에서 케이싱 파이프의 무게를 전달하거나 이전 케이싱 조인트를 호이 스팅 시스템으로 전달합니다. 이를 통해 파이프를지면에서 올리고 웰 보어쪽으로 조종 할 수 있습니다.
케이싱을 웰 보어로 내릴 때 드로 워크는 케이블을 점차적으로 방출하여 엘리베이터와 부착 된 케이싱을 제어 된 방식으로 낮추기 위해 제어됩니다. 각각의 새로운 케이싱 조인트가 추가되면 동일한 프로세스가 반복됩니다. 새로운 조인트가 들어 올려지고 끝은 이전에 설치된 케이싱의 상단과 조심스럽게 정렬 된 다음 나사산 커플 링을 사용하여 연결됩니다.
안전 점검 및 모니터링
수술 전반에 걸쳐 승무원은 엘리베이터의 하중과 웰 보어의 케이싱 위치를 지속적으로 모니터링합니다. 토크 센서 및로드 모니터와 같은 안전 장치는 엘리베이터에 과부하가되지 않도록하는 데 사용됩니다. 미끄러짐 또는 비정상적인 하중의 징후가 즉시 해결됩니다. 엘리베이터 그립에 문제가있는 경우 승무원은 잠금 시스템을 조정하거나 턱이 케이싱 파이프와 완전히 관여하는지 확인할 수 있습니다.
케이싱 엘리베이터 사용의 장점
케이싱 엘리베이터를 사용하면 드릴링 작업에 몇 가지 장점이 있습니다. 첫째, 케이싱 파이프를 들어 올리고 설치하는 데 필요한 물리적 인 노동을 크게 줄입니다. 엘리베이터가 없으면 노동자들은 무거운 파이프를 처리하기 위해 위험하고 노동력 집약적 인 방법을 사용해야합니다.
둘째, 안전을 향상시킵니다. 엘리베이터의 잠금 메커니즘과 안전한 그립은 리프팅 및 하강 과정에서 케이싱 파이프가 떨어질 위험을 최소화합니다. 이것은 승무원을 잠재적 사고로부터 보호하고 웰 보어와 케이스 자체의 손상을 방지합니다.
전반적인 시추 과정에서의 역할
케이싱 엘리베이터는 시추 프로젝트의 성공을 보장하는 데 중요한 요소입니다. 우물의 장기 안정성과 기능에 적절한 케이싱 설치가 필수적입니다. 케이싱 파이프의 부드럽고 효율적인 설치를 용이하게함으로써 엘리베이터는 웰 보어의 무결성을 유지하는 데 도움이됩니다. 이것은 유체가 종종 우물에 주입되거나 생산되는 활동에 필요한 활동에 필요합니다.
다양한 유형의 드릴링 리그와의 호환성
케이싱 엘리베이터는 다양한 유형의 드릴링 리그와 호환되도록 설계되었으며 리그 작업에 다재다능합니다. 예를 들어, a깊은 우물 드릴링 리그큰 깊이에 도달하는 데 사용되는 엘리베이터는 매우 길고 무거운 케이싱 줄을 처리 할 수 있어야합니다. 강력한 디자인과 높은 하중 용량을 통해 Deep -Well Rig의 강력한 호이 스팅 시스템과 함께 작동 할 수 있습니다.

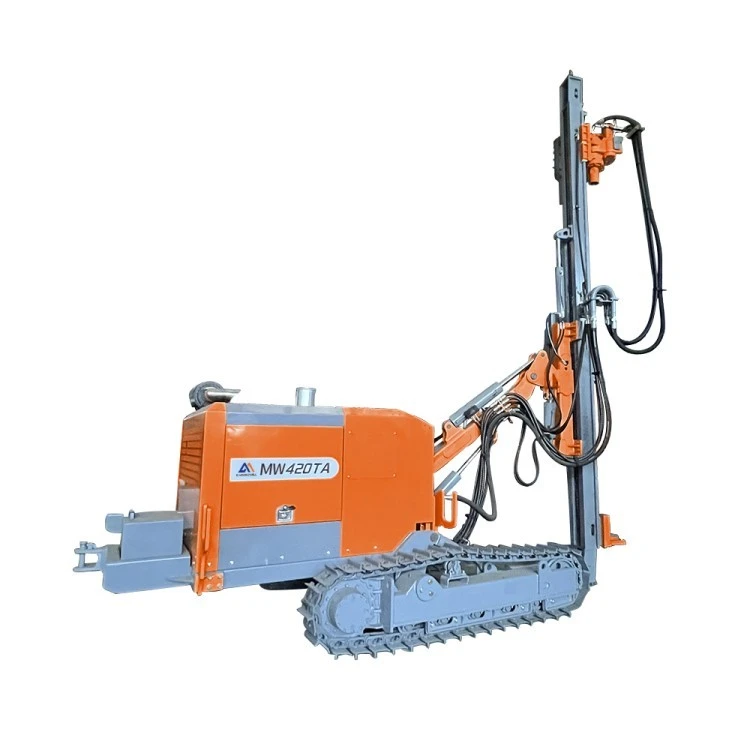

aDTH 드릴링 리그열린 구덩이 광산 또는 표면 드릴링 작업에 사용되는 케이싱 엘리베이터는 케이싱 파이프를 빠르고 효율적으로로드 및 언로드 할 수있어 드릴링 프로세스의 빠른 발전을 보장합니다. 그만큼구멍 드릴링 리그 아래또한 케이싱 엘리베이터 사용의 이점은 하드 암 및 마이닝 응용 분야에서 케이싱 설치 프로세스를 단순화합니다.
유지 보수 및 검사
케이싱 엘리베이터의 신뢰할 수있는 성능을 보장하기 위해 정기적 인 유지 보수 및 검사가 필수적입니다. 턱, 링키지 및 잠금 시스템과 같은 기계적 구성 요소는 부식을 방지하고 원활한 작동을 보장하기 위해 윤활화됩니다. 유압 시스템은 존재하는 경우 누출과 적절한 압력을 확인합니다.
마모의 징후를 찾기 위해 검사가 수행됩니다. 금이 간 턱 또는 오작동 잠금 장치와 같은 손상된 부품은 즉시 교체됩니다. 엘리베이터를 양호한 상태로 유지함으로써 드릴링 장비 승무원은 예상치 못한 가동 중지 시간을 피하고 케이싱 실행 작동의 안전을 보장 할 수 있습니다.
신뢰할 수있는 드릴링 리그 공급 업체로서 우리는 고객의 다양한 요구를 충족하도록 설계된 다양한 고품질 케이싱 엘리베이터를 제공합니다. 소규모 스케일 워터 우물 프로젝트 또는 대형 석유 및 가스 시추 작업을 수행하든 엘리베이터는 최적의 성능과 내구성을 위해 설계됩니다.
상단 - 노치 케이싱 엘리베이터 및 기타 시추 장비로 시추 작업을 향상시키는 데 관심이 있으시면 구매 상담을 위해 저희에게 연락하도록 초대합니다. 당사의 전문가 팀은 당사 제품에 대한 자세한 정보를 제공하고 특정 요구 사항에 가장 적합한 솔루션을 선택할 수 있도록 도와줍니다.
참조
- API Spec 8C, 시추 및 생산 호이 스팅 장비 사양, American Petroleum Institute.
- Bourgoyne, AT, et al. "응용 드릴링 엔지니어링." 석유 엔지니어 협회, 1986.
- Maloney, JT "드릴링 엔지니어링 핸드북." Pennwell Books, 2004.
