다이버터 시스템은 드릴링 조작의 안전성과 효율성을 보장 할 때 드릴링 리그의 중요한 구성 요소입니다. 주요 드릴링 리그 공급 업체로서 우리는 이러한 시스템의 작동 방식과 업계에서의 중요성을 이해합니다. 이 블로그 게시물에서는 드릴링 리그에서 전환기 시스템의 작업을 탐구하고 구성 요소, 기능 및 중요성을 탐색합니다.
기본 이해
전환기 시스템의 작동 방식에 대한 세부 사항을 살펴보기 전에 기본 목적을 파악하는 것이 필수적입니다. Diverter 시스템은 드릴링 유체, 웰 보어 유체 또는 원치 않는 압력 및 유체가 장비 바닥에서 안전한 방전 영역으로 빠르게 유입되도록 신속하고 효율적으로 전환하도록 설계되었습니다. 이것은 예기치 않은 형성 유체가 Wellbore로 발생하는 킥이 발생하는 상황에서 특히 중요합니다. 이러한 유체를 전환함으로써 Diverter 시스템은 폭발과 같은 잠재적으로 위험한 상황을 예방하여 장비에 심각한 손상, 인력에 해를 끼칠 수 있으며 환경 재해를 유발할 수 있습니다.
전환기 시스템의 구성 요소
일반적인 전이 시스템은 여러 주요 구성 요소로 구성되며 각각의 작동에서 중요한 역할을합니다.
- 디버터 밸브: 이것은 다이버터 시스템의 핵심입니다. 다이버터 밸브는 크고 높은 압력 밸브로 유체의 흐름을 리디렉션하기 위해 빠르게 작동 할 수 있습니다. 일반적으로 드릴링 리그의 회전 테이블 아래에 있습니다. 킥이 감지되거나 유체를 전환 해야하는 경우, 유체가 다른 경로를 통해 흐를 수 있도록 다이버터 밸브를 열 수 있습니다.
- 작동 메커니즘: Diverter 밸브를 빠르게 열고 닫아야합니다. 이것은 유압, 공압 또는 전기 일 수있는 작동 메커니즘을 통해 달성됩니다. 유압 작동은 일반적으로 높은 전력과 신뢰성으로 인해 사용됩니다. 작동 시스템은 리그 바닥의 제어판에 연결되어 드릴러가 필요에 따라 다이버터 밸브를 작동시킬 수 있습니다.
- 방전 라인: 유체가 다이버터 밸브에 의해 전환되면 장비에서 안전하게 라우팅해야합니다. 배출 라인은 대량의 직경 파이프입니다. 전환 유체를 예비 구덩이 또는 격리 용기와 같은 지정된 방전 영역으로 운반합니다. 이 라인은 대량 및 고압 유체 흐름을 처리하도록 설계되었습니다.
- 압력 완화 장치: 전환기 시스템의 과압을 방지하기 위해 압력 릴리프 밸브와 같은 압력 릴리프 장치가 설치됩니다. 시스템의 압력이 사전 설정 한계를 초과하여 과도한 압력을 방출하고 전환기 시스템의 구성 요소를 보호 할 때 이러한 밸브는 자동으로 열립니다.
다이버터 시스템의 작동 방식
다이버터 시스템의 작동은 여러 단계로 나눌 수 있습니다.
정상적인 시추 작업
정상 드릴링 중에, 다이버터 밸브는 닫힌 상태로 유지됩니다. 진흙이라고도하는 드릴링 유체는 드릴 비트를 통해 드릴 스트링 아래로 순환하고 고리 (드릴 스트링과 웰 보어 벽 사이의 공간)를 백업합니다. 진흙은 드릴 비트를 냉각하고, 표면에 절단을 운반하며, 웰 보어의 정수압을 유지하여 형성 유체의 유입을 방지하는 등 여러 목적을 제공합니다.
킥의 탐지
킥은 형성의 압력이 웰 보어에서 드릴링 유체의 정수압 압력보다 높을 때 발생합니다. 이것은 반환 드릴링 유체의 유량 증가, 웰 보어 압력의 상승 또는 드릴링 유체의 특성 변화와 같은 다양한 방법으로 감지 될 수 있습니다. 차기가 감지되면 드릴러는 즉시 전환기 시스템을 활성화하기 위해 조치를 취합니다.
전이 시스템의 활성화
드릴러는 리그 바닥의 제어판을 통해 다이버 밸브의 작동 메커니즘을 활성화합니다. 유압, 공압 또는 전기에 관계없이 작동 시스템은 전환기 밸브를 빠르게 엽니 다. 밸브가 열리면 웰 보어의 유체 흐름은 정상 순환 경로에서 방전 라인으로 리디렉션됩니다.
유체를 전환합니다
드릴링 진흙, 오일, 가스 또는 물과 같은 형성 유체를 포함 할 수있는 전환 된 유체는 열린 전환 밸브를 통해 배출 라인으로 흐릅니다. 방전 라인은 유체를 리그 바닥에서 안전한 위치로 이동합니다. 시스템의 압력 릴리프 장치는이 프로세스 동안 전환기 시스템의 압력이 안전한 한계 내에 남아 있는지 확인합니다.
모니터링 및 제어
다이버터 시스템의 작동 전체에서 드릴러는 시스템의 압력, 유량 및 기타 매개 변수를 지속적으로 모니터링합니다. 이를 통해 차기가 제어되면 전환기 밸브를 닫거나 방전 라인을 통한 유량을 조정하는 등 드릴러가 필요에 따라 조정할 수 있습니다.
전환기 시스템의 중요성
다이버터 시스템은 몇 가지 이유로 드릴링 작업에서 가장 중요합니다.
- 안전: Diverter 시스템의 주요 기능은 킥 및 폭발과 관련된 위험으로부터 리그와 직원을 보호하는 것입니다. 리그 바닥에서 유체를 빠르게 전환함으로써 폭발, 화재 및 기타 위험한 상황의 위험이 줄어 듭니다.
- 환경 보호: 유체를 안전한 방전 지역으로 전환하면 유해 물질이 환경으로 방출되는 것을 방지 할 수 있습니다. 이것은 해양 시추에서 특히 중요합니다. 폭발은 해양 생태계에 큰 영향을 줄 수 있습니다.
- 장비 보호: 킥은 웰 보어에서 높은 압력 서지를 유발하여 시추 장비를 손상시킬 수 있습니다. Diverter 시스템은 유체를 전환하고 장비 압력을 줄임으로써 이러한 위험을 완화하는 데 도움이됩니다.
다양한 유형의 드릴링 리그 및 전환기 시스템
우리 회사에서는 각각 고유 한 전환기 시스템 요구 사항이있는 광범위한 드릴링 리그를 제공합니다. 예를 들어,깊은 우물 드릴링 리그압력 및 온도 조건이 더 극단적 인 깊은 우물을 드릴링하도록 설계되었습니다. 이 리그에는 높은 압력 및 대량의 부피 유체 흐름을 처리 할 수있는 다이버 시스템이 필요합니다.

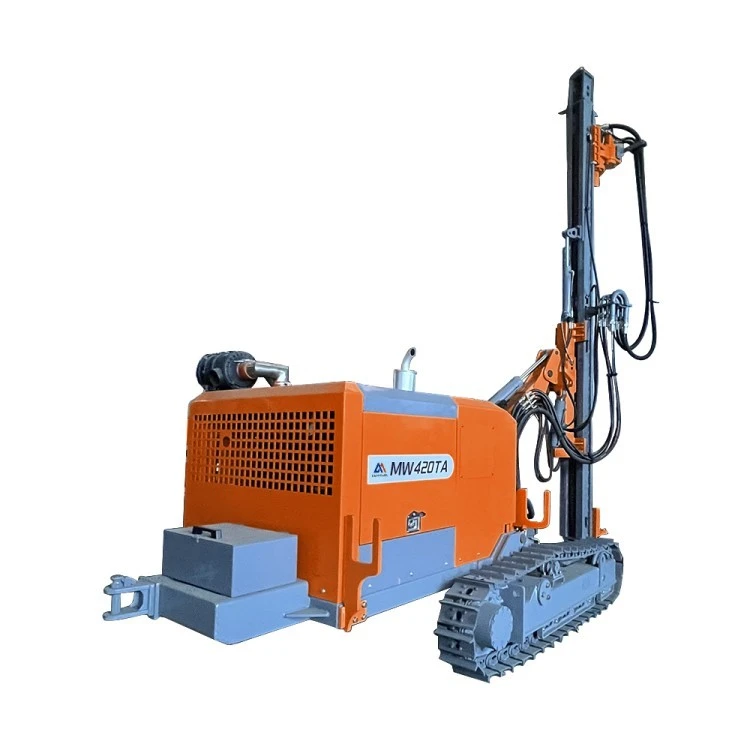

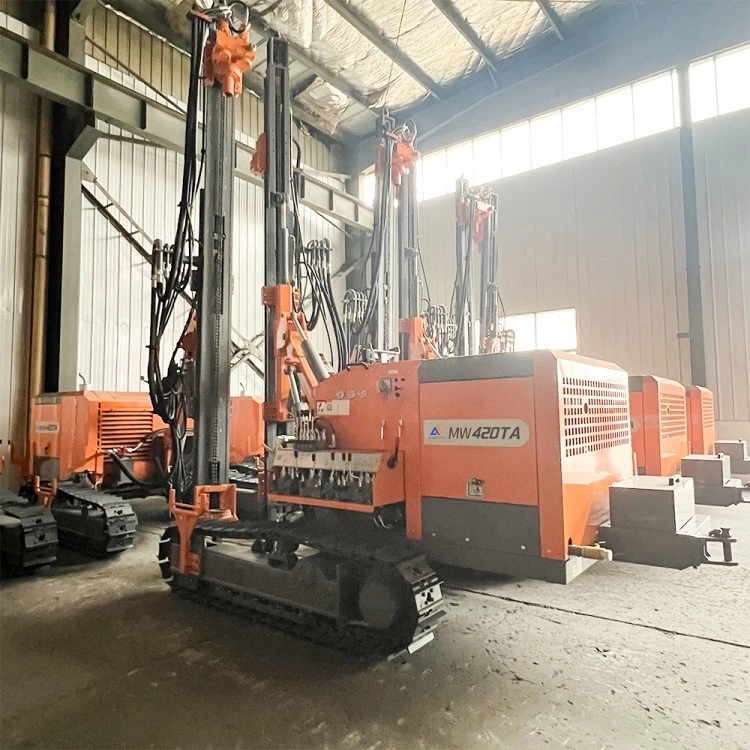

반면에,DTH 드릴링 리그그리고구멍 드릴링 리그 아래오픈 피트 마이닝 및 지하 시추와 같은 다양한 응용 분야에서 사용됩니다. 이 리그의 다이버터 시스템은 다양한 유형의 형성 유체를 처리하고 다양한 환경 조건에서 작동하는 등 이러한 응용 프로그램의 특정 요구를 충족하도록 설계되었습니다.
결론
결론적으로, 다이버터 시스템은 모든 드릴링 리그의 필수 부분입니다. 시추 작업의 안전, 효율성 및 환경 보호에 적절한 운영이 중요합니다. 드릴링 리그 공급 업체로서 우리는 고객의 요구를 충족시키는 고품질 전환기 시스템을 제공하기 위해 노력하고 있습니다. 당신이 시장에 있는지 여부깊은 우물 드릴링 리그, aDTH 드릴링 리그,, a구멍 드릴링 리그 아래, 우리는 시추 작업이 안전하고 성공할 수 있도록 전문 지식과 제품을 보유하고 있습니다.
드릴링 리그 및 다이버터 시스템에 대해 더 많이 배우거나 특정 요구 사항에 대해 논의하려면 자세한 상담 및 조달 토론을 위해 저희에게 연락하도록 초대합니다. 우리의 전문가 팀은 시추 요구에 가장 적합한 솔루션을 찾는 데 도움을 줄 준비가되었습니다.
참조
- API RP 53, American Petroleum Institute, Wells를 드릴링하기위한 폭발 예방 장비 시스템 권장 관행.
- Bourgoyne, AT, et al. 석유 엔지니어 학회 응용 드릴링 엔지니어링.
