I. 완전한 단위 구성 및 원점
핵심 기술 구성 요소
압축기 나사 요소 (단일 단계 압축)
수입 구성 요소
제어 시스템
연결
흡입 하중/언로드 밸브, 조절 밸브, 솔레노이드 밸브
공기 흡기 필터, 오일 필터, 오일-공기 분리기
고온 유연한 호스
제어 시스템 및 기타 부품을 포함한 위의 모든 구성 요소는 벨기에의 Atlas Copco Airpower 또는 유럽에서 제조 된 OEM에 의해 생산됩니다.
국내 구성 요소
중국 도로 조건을 위해 특별히 설계된 트레일러 섀시 및 액슬 시스템
디젤 엔진 : Dongfeng Cummins China Stage IV 엔진
인클로저, 방음면 및 배플
공기 저장 탱크 및 안전 밸브
냉각 팬 및 라디에이터 장치
주변 온도 유연한 호스 및 연료 파이프
다양한 파이프 조인트 및 주물
디젤 필터
변속 장치
최소 압력 밸브
센서 및 관련 배선
이 중 디젤 엔진은 Dongfeng Cummins Engine Co., Ltd.에서 제조하는 반면, 다른 구성 요소는 Wuxi의 Atlas Copco 공급 업체가 생산 한 OEM입니다.
II. 메인 제어 디스플레이
압축기 작동 압력 게이지
압축기 로딩 버튼
누적 작동 시간 미터
알람 및 오류 표시등
시작/중지 버튼 및 제어 모듈
연료 탱크 및 DEF (요소) 탱크 레벨 디스플레이
스크류 요소 오일 레벨 표시기
공기 흡기 필터 막힘 표시기
III. 주요 보호 장치 및 기능
자동 종료 보호 :
압축기 배출구 온도 높은 경보 광
엔진 오일 압력 낮은 경보등
엔진 냉각수 온도 높은 경보등
낮은 연료 및 DEF 탱크 레벨 알람 조명
종료 자체 점검 및 후 치료 재생 프롬프트
에너지 절약 최적화를위한 표준 페이스 시스템
IV. 동반 문서 및 항목
제품 운영 및 유지 보수 매뉴얼
예비 부품 카탈로그
압력 용기 및 안전 밸브 인증서
50- 시간 유지 보수 키트

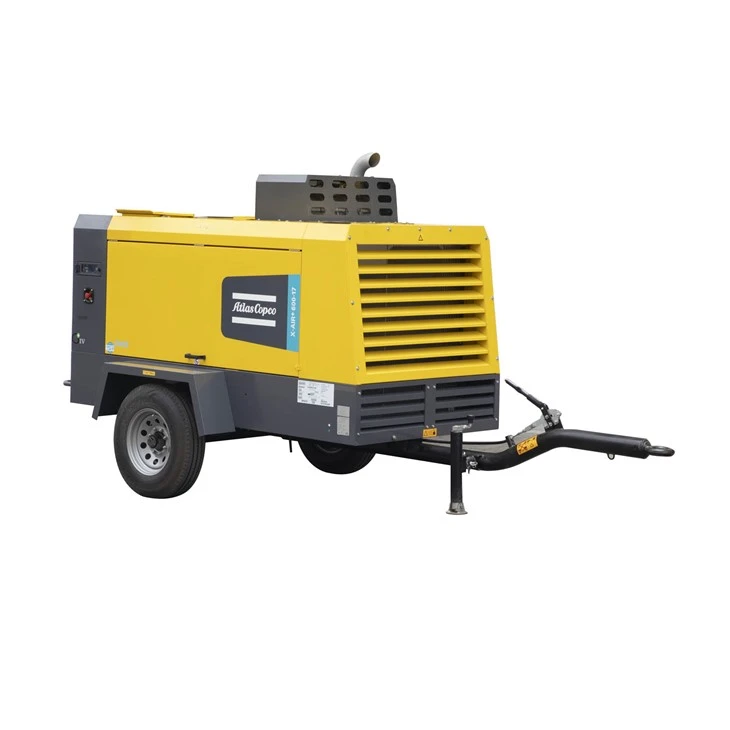

X-Air 600-17 세부 사항
1. 주요 기술 매개 변수
공기 압축기 형태 : 1 차 나사 압축, 공기 냉각, 디젤 엔진 드라이브, 필드 모바일 작동
|
기술 매개 변수
|
|
x-air + 600-17
|
|
정격 가스 부피 유행
|
입방 미터/분 m ³/분
|
17.2-14.3
|
|
작동 압력
|
킬로그램 바
|
5-17
|
|
최대 엔진 속도 (전체 부하)
|
RPM (분당 회전)
|
2200-1900
|
|
윤활유 부피를 나사로 나사로
|
L.
|
42 (유지 보수주기 당 교체 수량)
|
|
가스 저장 탱크의 부피 (석유 및 가스 분리 탱크)
|
L.
|
76
|
|
연료 탱크/요소 탱크 용량
|
L.
|
175/-
|
|
압축 공기 배출구에서 오일 함량
|
ppm
|
<5
|
|
압축 공기 출구 온도 (정격 기준 조건 기준)
|
섭씨 0 c
|
100
|
|
정격 참조 작동 조건
|
|
|
|
절대 섭취 압력
|
킬로그램 바
|
1
|
|
상대적인 공기 습도
|
%
|
0
|
|
입구 공기 온도
|
섭씨 0 c
|
20
|
|
극단적 인 작업 조건
|
|
|
|
가스 저장 탱크의 최소 효과적인 작동 압력
|
킬로그램 바
|
4
|
|
가스 저장 탱크의 최대 효과적인 작동 압력 (언 로딩)
|
킬로그램 바
|
18
|
|
최대 주변 온도
|
섭씨 0 c
|
50
|
|
최소 시작 온도
|
섭씨 0 c
|
-10/-25 (선택적인 콜드 스타트)
|
|
최고 고도
|
mi m
|
3000
|
2. 디젤 엔진
| 제조업체 | 커민스 | |
| 모델 | B5.9CS4 GIV 표준 | |
| 정격 속도의 출력 전력 | 킬로와트 KW | 154 |
| 로드 계수 | % | - |
| 냉각수 | 냉각수 | |
| 실린더 | 인라인 6- 실린더 엔진 | |
| 윤활유 시스템 부피 | L. | 16.5 (유지 보수주기 당 교체 수량) |
| 냉각 시스템 용량 | L. | 28 |
3. 전체 치수와 무게
| 전체 기계 길이 * 너비 * 높이 - 트레일러 유형 (MOP 포함) | 밀리미터 mm | 4700*1940*2400 |
| 전체 기계 길이 * 너비 * 높이 - 상자 유형 | 밀리미터 mm | 2960*1400*2110 |
| 전체 기계 무게 트레일러/상자 (젖은 무게) | 킬로그램 (kg) | 2300/2200 |
| 배기 밸브 크기 | 인치 인치 | 1*G2,1*G3/4 |
