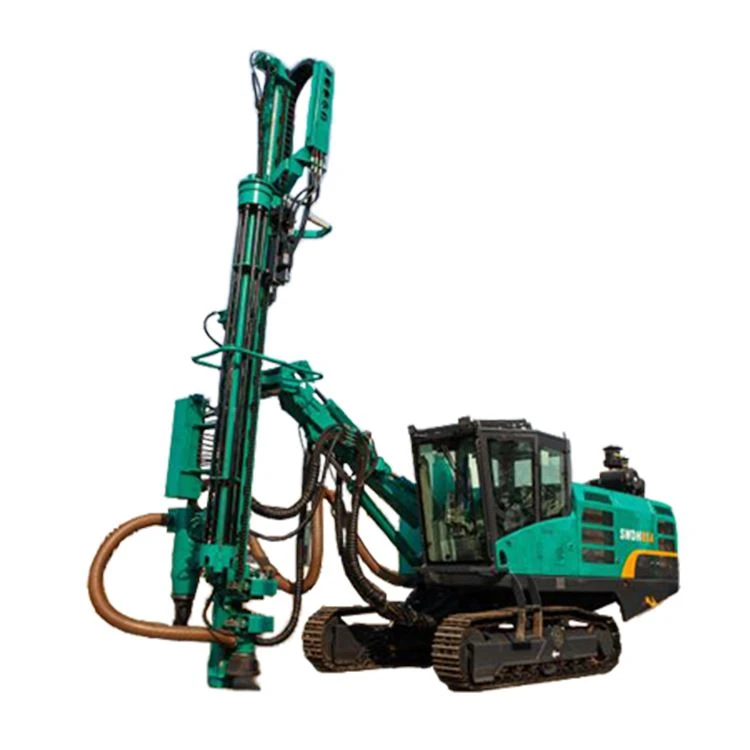

상단 해머 표면 드릴 장비

SWDH 시리즈 전체 유압 상단 해머 드릴링 리그는 회사가 대표하는 햇볕에 쬐는 브랜드 드릴 리그입니다. 중소형 채석장과 소규모 오픈 구덩이 광산의 작업 조건에 따라 설계되었습니다. 주로 F10 이상의 경도가있는 암석 시추에 사용됩니다.

문의 보내기

설명

一, 상단 해머 표면 드릴 장비는 무엇입니까?

상단 해머 표면 드릴 리그는 추진 빔의 상단에있는 암석 드릴을 고정하고 드릴로드를 통해 충격 에너지를 전송하며 회전 및 추진 시스템과 협력하여 표면 드릴링 작업을 완료하는 드릴링 리그입니다. 하드 록 및 중간 하드 암석 형성에 적합하며 널리 사용됩니다.

개방형 광산 폭발 홀 구조

도로 및 철도 건설의 기초 발굴

석재 공장 및 채석장의 시추

수력 발전소와 같은 대규모 인프라 프로젝트

2, 상단 해머 표면 드릴 리그가 작동하는 방법

Top Hammer 드릴은 함께 작동하여 세 가지 주요 작업을 통해 드릴링 작업을 완료합니다.

영향:상단의 유압 암석 드릴은 고주파 충격 힘을 생성하며, 이는 중공 드릴로드를 통해 드릴 비트로 전달되어 암석을 깨뜨립니다.

회전:드릴 도구는 독립적 인 로터리 모터에 의해 구동되어 회전하여 형태 절단에 영향을 미칩니다.

추진:추진 시스템은 연속적인 암석 파손을 보장하기 위해 안정적인 압력을 드릴 비트까지 아래쪽으로 적용합니다.

또한 드릴링 리그에는 먼지 제거 시스템, 자동로드 교체 시스템, 작동 캐빈 등이 장착되어있어 효율성과 작동 안전성을 높이기 위해.

3, 상단 해머 표면 드릴 장비 주요 구성 요소

상단 해머

피드 빔의 프론트 엔드에 설치된 고주파 충격 에너지를 출력합니다.

일반적으로 유압으로 구동되면 충격 주파수는 2500-3000 시간/분에 도달 할 수 있습니다.

피드 빔

드릴 도구의 움직임을 지원하고 안내하는 데 사용되며 수직 또는 각도로 조정할 수 있습니다.

드릴로드 시스템

T38, T45, T51)를 사용하여 바위 드릴 비트에 연결된 중공 육각형 또는 둥근 강철 드릴로드를 사용합니다.

유압 전력 시스템

암석 훈련, 추진, 회전, 크롤러 등을위한 구동력을 제공합니다.

먼지 제거 시스템

건조 또는 젖은 먼지 제거, 먼지 오염을 줄이고 작동 안전을 향상시킵니다.

여행 장치

견고한 지형에 적합한 대부분 크롤러 유형; 일부 모델은 바퀴가 있습니다.

운영 체제

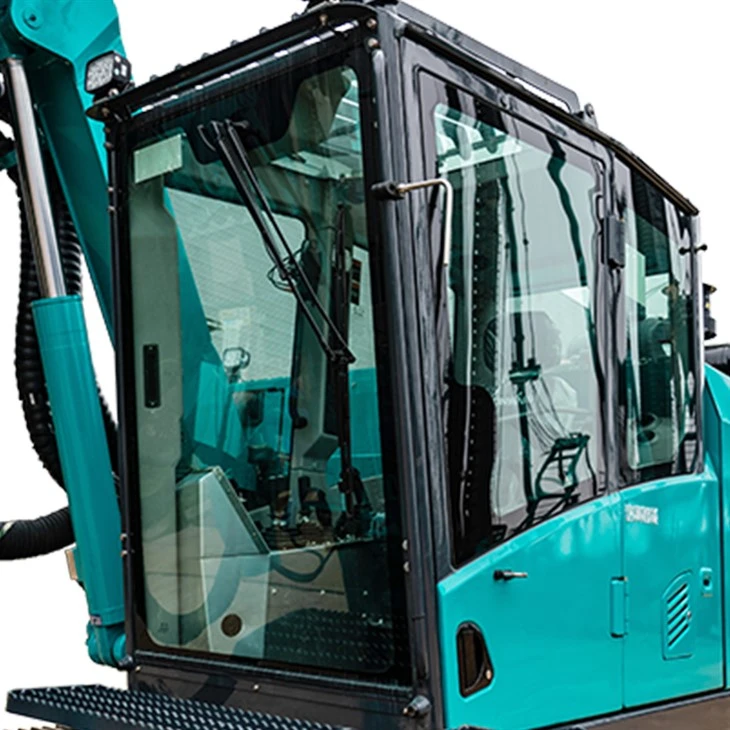

최신 드릴링 리그에는 운전실, LCD 제어 인터페이스가 장착되어 있으며 무선 원격 제어 또는 원격 작동을 지원합니다.

4, 상단 해머 표면 드릴 장비 장점 및 특징

빠른 시추 속도

하드 암석에 적합한 높은 충격 주파수 및 농축 에너지.

높은 천공 품질

안정적인 시추공 직경 및 작은 처짐, 정확한 블라스팅 설계에 도움이됩니다.

높은 연료 효율

DTH 드릴링 리그와 비교할 때 중간 암석에서 더 효율적이며 단위 에너지 소비가 낮습니다.

높은 수준의 지능

최신 드릴링 리그에는 GPS 포지셔닝, 드릴링 데이터 녹화 및 자동로드 변경 시스템과 같은 기능이 있습니다.

쉬운 유지 보수

모듈 식 설계, 주요 구성 요소는 교체 및 유지 관리가 쉽습니다.

5, 상단 해머 vs. dth

프로젝트	상단 해머 드릴링	DTH 드릴링
적용 가능한 암석	중간 정도에서 하드 록	매우 단단한 바위, 깨진 층
시추 직경	중소 조리개 (64–127 mm)	중형 조리개 (90–300mm)
드릴링 깊이	보통의 (<40 m)	Larger (>100m)
능률	높은 (중간 암석에 가장 적합)	높은 (하드 록의 효율성 향상)
에너지 소비/경제 효율성	단위당 낮고 낮은 에너지 소비	높은 가스 소비, 상대적으로 높은 비용

6, 결론

상단 해머 표면 드릴 리그는 고주파 영향, 효율적인 시추 및 정확한 제어로 인해 글로벌 광업 및 기초 엔지니어링 분야에서 중요한 위치를 차지합니다. 중간 규모의 암석 지역에 특히 적합합니다. 프로젝트에 빠른 구멍 형성, 정확한 홀 위치 및 엄격한 비용 관리가 필요한 경우, 상단 해머 드릴은 의심 할 여지없이 선호되는 솔루션입니다.

특정 요구 사항 (암석 유형, 홀 직경, 깊이, 목적)이있는 경우 적절한 모델을 추천하고 기술 매개 변수 지원을 제공하는 데 도움을 줄 수 있습니다.

询问 chatgpt

제품 세부 사항

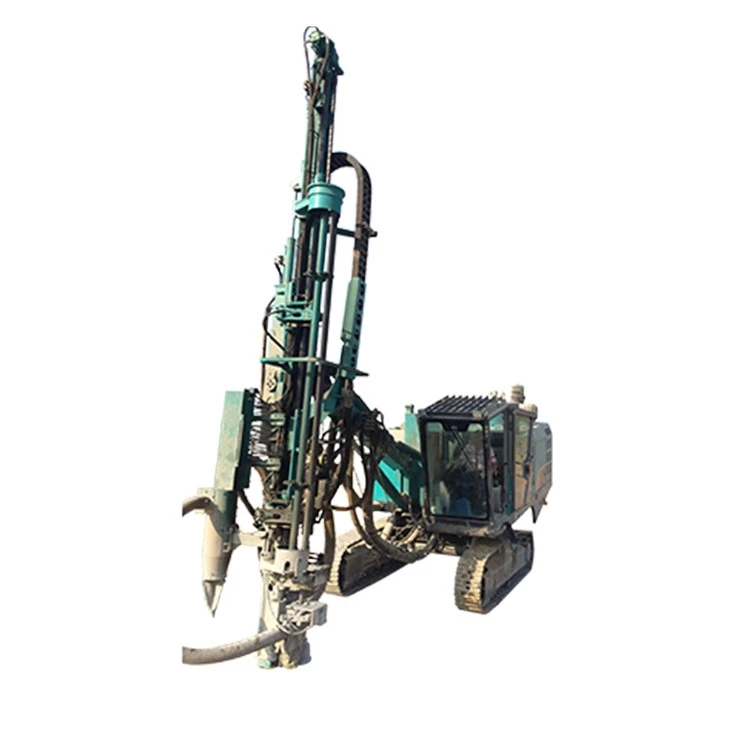

이 최고 해머 드릴 리그에는 빠른 시추 기능, 에너지 효율, 적응 가능한 움직임, 강력한 등반 기술 및 복잡한 조경에서 시추 작업을 실행하는 능력으로 알려진 고급 유압 암석 드릴이 장착되어 있습니다.

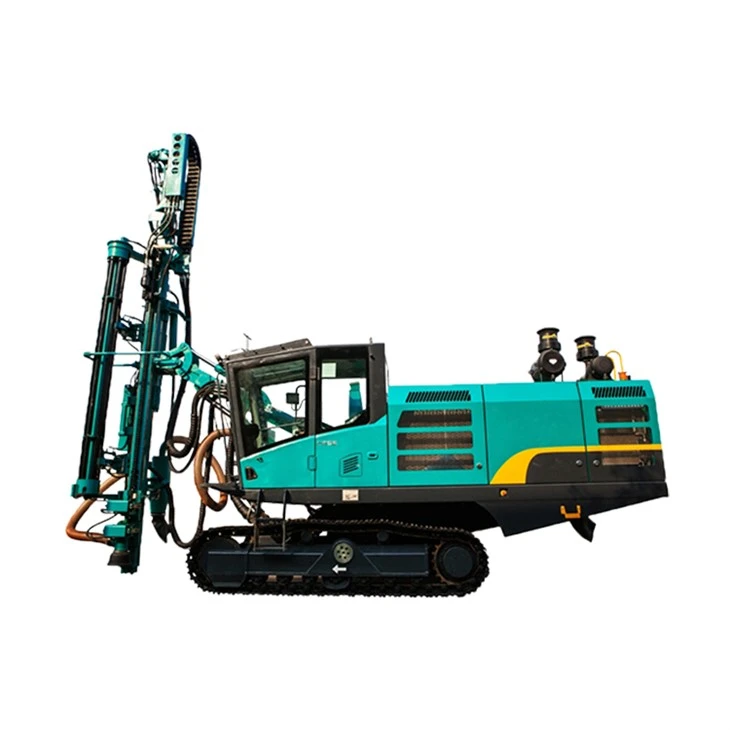

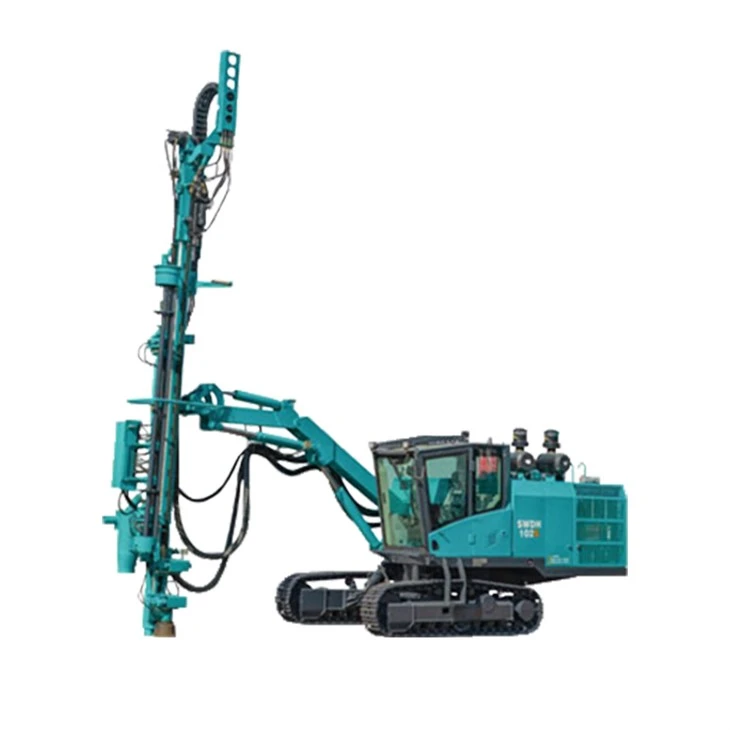

SWDH 시리즈 오픈 피트 탑 해머 드릴링 머신의 록 드릴-헤어 압축기 엔진 파워 일치는 합리적이므로 연료 소비를 크게 줄일 수 있습니다. 유압 드릴 장비의 포괄적 인 특징은 다음과 같습니다.

1. 큰 충격 에너지 및 반격 기능을 갖춘 고전력 유압 암석 드릴은 드릴 고정 및 드릴링 도구를 효과적으로 감소시킵니다.

2. 핵심 구성 요소는 국제적으로 유명한 브랜드이며, 신뢰성이 높고 운영 효율성이 높고 에너지 소비가 낮습니다.

3. Rock Drill-Air Compressor-Engine 벤치 마크 매칭, 경제적/강력한 듀얼 운영 모드, 넓은 암석 적응성 및 낮은 운영 비용;

4. 전체 크롤러 유압 드릴링 장비에는 소형 구조, 작고 유연하며 빠른 보행 속도 및 강력한 오프로드 기능이 있습니다.

5. 유압 DTH 드릴링 장비는 접이식 드릴 암을 채택하여 드릴링 영역을 한 번에 덮고 있으며, 이는 다단 제어 드릴링 및 빠르고 빠른 드릴링 위치에 적합합니다.

6. 차가운 끈적 끈적한 양면 가이드 레일을 사용하여 구조 강철 추진 빔을 형성하며, 강도가 높고 안내 정밀도가 우수합니다.

7. 다단 구멍 드릴링, 수직, 경사 및 수평 방위각 구멍을 뚫을 수 있습니다.

8. 지능형 공통 바닥 제어 시스템, 각도 및 깊이의 정확한 제어.

9. 경로 계획, 홀 시퀀스 계획, 그래픽 안내, 빠른 포지셔닝.

애플리케이션

유압식 장비 드릴링 머신은 채석장, 토목 공학, 도로 공학, 오픈 피트 광산 및 수력 발전소 건설에서 암석 폭발 시추에 사용할 수 있습니다.

배송 및 지불

모든 광산 장비 및 드릴링 장비는 컨테이너의화물의 안전을 보장하기 위해 엄격한 부하 보안 검사를받습니다.

우리의 지불 방법 : 신용 카드, L/C, T/T, Western Union 및 우리는 항공 및 해상으로 운송을 지원합니다.

기술 매개 변수	SWDH89S	SWDH102S	SWDH115F
작업 매개 변수
홀 레인지 (mm)	64-115	76-127	76-127
드릴로드 모델	T38,T45,T51	T45,T51	T38,T45,T51
드릴로드 길이 (MM)	3660	3660	3050
경제 시추 깊이 (MM)	24	24	21
유압 암석 표류자
충격 전력 (KW)	14	18	20
회전 토크 (NM)	700	1000	1300
회전 속도 (NM)	0-180	0-150	0-175
디젤 엔진
모델	고양이 C7.1	고양이 C7.1	QSB4.5
전원 (kw/rpm)	168/2200	168/2200	97/2200
연료 탱크 (L)	450	450	300
공기 압축기
압력 (바)	8	10	/
유행 (m3/min)	8	10	/
드릴 암
유형	접이식 팔	접이식 팔	단일 직선 팔
리프팅 각도 (학위)	+70~-10	+70~-10	-30~+45
접는 각도 (도)	65~165	65~165	/
스윙 각도 (도)	+20~-30	+20~-30	+30~-30
사전 부분
사전 길이 (mm)	7300	7300	6700
보상 뇌졸중 (MM)	1200	1200	1200
순방향 각도 (학위)	140	140	140
플립 각도 (학위)	-20~90	-20~90	-20~90
맥스. 사전 비율 (m/s)	0.8	0.8	0.8
맥스. 추진 (KN)	25	25	25
보행 능력
최대 워킹 속도 (km/h)	4.2	4.2	4.2
맥스. 트랙션 (KN)	100	100	80
등급 (학위)	25도	25도	25도
트랙 프레임 스윙 각도 (학위)	-7~+12	-7~+12	-10~+10
섀시의 지상 간극 (MM)	400	400	400
치수
체중 (kg)	15000	15000	12000
길이너비높이 (작동) (m)	92x2.6x8.6	92x2.6x8.6	6.68x2.42x7.98
길이너비높이 (운송) (m)	11.2x2.6x3.5	11.2x2.6x3.5	8x2.42x3.4
