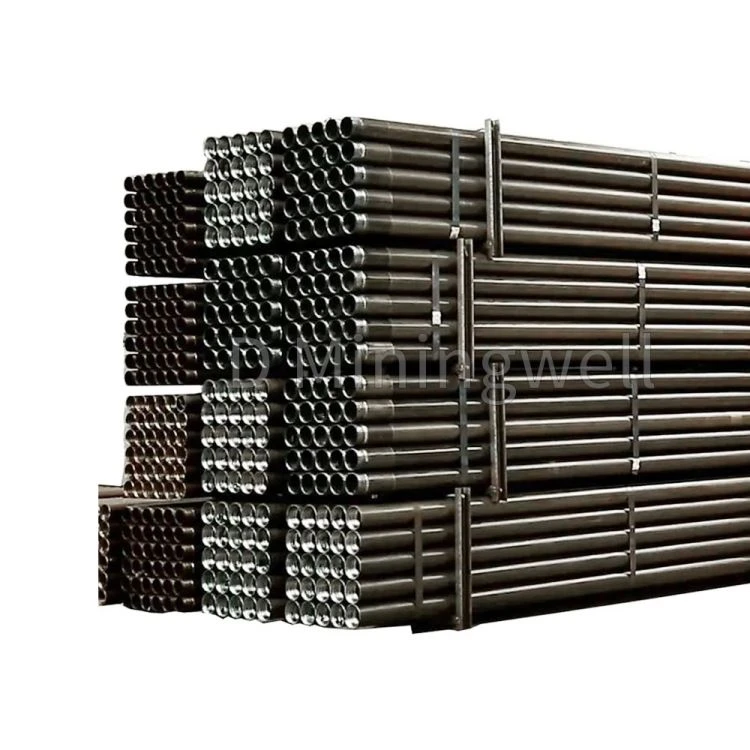

스레드 드릴로드

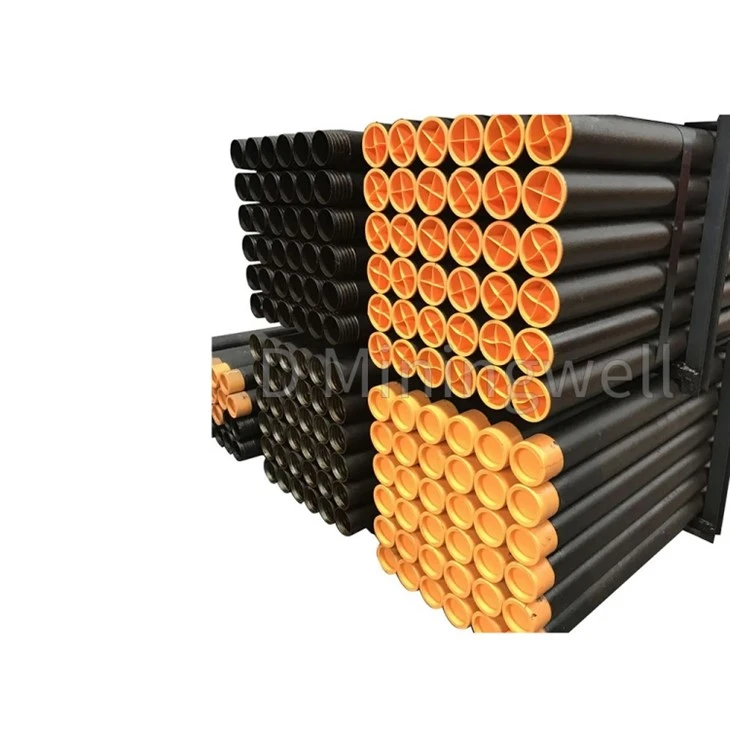

코어 드릴 비트로드는 지질 탐사, 물 잘 시추 및 지열 드릴링과 같은 활동에 사용되는 드릴 파이프 접합과 얇은 스레드 드릴 파이프를 혼합합니다.

문의 보내기

설명

나사산 드릴로드는 다른 드릴로드에 연결된 드릴로드를 의미합니다. 나사산 연결은 반복적으로 분해 및 조립 될 수 있으며, 확고한 연결, 신뢰할 수있는 힘 전송 및 우수한 밀봉의 특성을 가질 수 있습니다.

명세서

스레드 드릴로드 데이터
외부 직경		화가 유형	강관 등급	파이프 벽 덤불	정상적인 체중	파이프 길이	스레드 모델	관절 직경
인치	mm			mm	kg/m	mm		mm
1.6	42	EU	DZ50	6.5	5.7	1000-9000	1:16	57
			R780
2	50	EU, IU	DZ50	6.5	7.1	1000-9000	1:16	65
			R780					68
2.375	60	EU, IU	R780	7.1	9.4	1000-9000	NC26	75
			S135					78
2.875	73	EU, IU	R780	8	12.9	1000-9000	NC31	95
			G105	9.19	14.5			106
			S135
3.5	89	EU, IU	R780	8	16	1000-9000	NC38	121
			G105	9.5	19			127
			S135

조인트/드릴 파이프 조인트를 잠그십시오
외부 직경	내 직경 내	공구 조인트 스레드		일치하는 드릴 파이프	관절 재료
mm	mm	정점	작은 초	mm
57	22	6	1:5	42	35CRMO
65	28	6	1:5	50	35CRMO
75	38	6	1:5	60	35CRMO
86	44.5	4	1:6	60	35CRMO
105	50.8	4	1:6	73	35CRMO
121	68	4	1:6	89	35CRMO
159	76.2	4	1:6	114	35CRMO
159	76.2	4	1:6	127	35CRMO

스레드 드릴로드 구조

1. 스레드 드릴로드 바디
일반적으로 긴장, 비틀림 및 굽힘 저항이있는 고강도 합금 강관으로 만들어졌습니다.

2. 스레드 드릴로드 스레드 조인트 (남성 조인트/여성 조인트)
나사산 부분은 일반적으로 드릴 파이프 연결의 핵심입니다.

핀 : 볼록 스레드 엔드

상자 : 오목한 나사산 끝

3. 스레드 드릴로드 용접 방법 또는 마찰 용접
조인트와 파이프 본체는 일반적으로 마찰 용접 또는 정밀 용접 기술로 용접되어 연결 강도와 동축성을 보장합니다.

스레드 드릴로드의 장점

1. 신뢰할 수있는 연결
나사산 연결은 정밀 가공되고 단단히 결합되며 강한 진동 저항을 가지므로 복잡한 형성에서의 작동에 적합합니다.

2. 분해하고 재사용하는 것
조립 및 분해가 쉽고 현장 운송 및 교체, 긴 서비스 수명 및 비용 절감에 편리합니다.

3. 스트롱 토크 전송 용량
딥 홀 드릴링 및 하드 록 드릴링에 적합한 큰 드릴링 토크와 장력을 견딜 수 있습니다.

4. 실행성 밀봉 성능
플러싱 유체 또는 공기를 전달 해야하는 드릴링 작업의 경우 나사산 연결이 잘 밀봉되어 누출을 방지 할 수 있습니다.

공통 스레드 유형

산업 및 응용 프로그램에 따라 공통 스레드 유형은 다음과 같습니다.

스레드 모델	응용 프로그램 영역	특징
API Reg (일반)	석유 및 가스 시추	고강도, 높은 수준의 표준화
API IF (내부 플러시)	깊은 잘 드릴링	직경의 큰, 저항 감소
베코 스레드	물과 지질 학적 탐사	다목적, 적당한 비용
T- 타입 스레드 (예 : AST38, T45, T51)	상단 해머 드릴링	암석 드릴링 리그, 오픈 구덩이 드릴링 리그에 적용됩니다
R- 타입 스레드 (예 : R32, R38, R51)	중소형 직경의 암석 시추 작업	작은 피치, 좋은 피로 저항

스레드 드릴로드를 사용하는 것은 지질 탐사, 물 우물 시추 및 지열 우물의 공학 분야에서 널리 퍼져 있습니다. 스레드 드릴로드는 잠금 조인트에 연결되어 드릴링 리그 토크를 하단 구멍 드릴 비트로 전송하며 드릴링 유체를 전송하는 일을 담당합니다. 로드 바디 재료는 상하이 강철 STM-R780 (42MNMO7)이며 피로로 인해 구부리거나 부러 뜨리기가 쉽지 않으며 안정적이고 신뢰할 수있는 성능이 있습니다. 스레드 드릴로드 끝은 중간 주파수로 가열되고, 유압식으로 화나게되고, 두껍게되며, 12 시간 동안 템퍼링되어 드릴 파이프의 밀도를 보장하고 기계적 특성을 향상시킵니다. 모든 코어 비트 확장로드는 정밀 수입 CNC 선반 및 스레드 처리를위한 맞춤형 형성 나이프로 처리되며, 이는 정밀하고 잠금 조인트와의 연결의 압박감을 보장합니다.

스레드 드릴로드 조인트는 35 CRMO 강철로 만들어지고, 거친 가공 후에 쿼 칭 및 템퍼링되며, 마무리 후 표면 질화 처리로 인해 조인트가 더 저항력이 있고 스레드 끈적 끈적하고 파손 및 크래킹없이 분해하기 쉽습니다. 정밀 수입 CNC 선반 및 맞춤형 커터는 스레드 처리에 사용됩니다. 모든 코어 비트 확장로드는 정밀한 수입 CNC 선반으로 채택되어 맞춤형 스레드 처리를 수행 할 수 있으며 스레드의 스탠드 오프를 보장 할뿐만 아니라 드릴 파이프 조인트의 정밀도와 상호 교환 가능성을 보장 할 수 있습니다.

우리는 다른 재료, 길이, 직경 및 벽 두께의 API 표준 코어 비트 확장로드를 생산할 수 있습니다. OEM 서비스도 허용됩니다.
