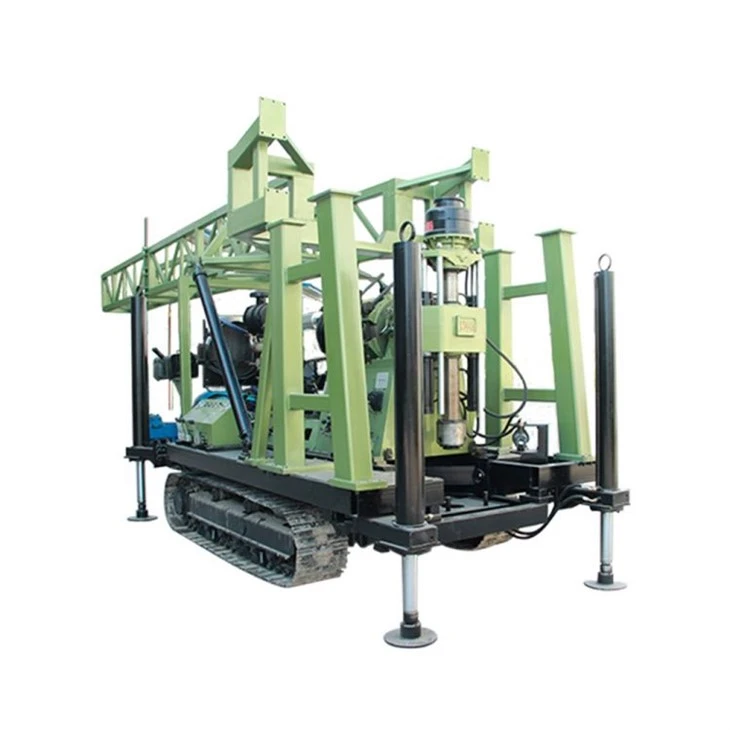

크롤러가 있는 지질 코어 드릴링 장비

XY-44크롤러 장착형 드릴링 장비는 주로 다이아몬드 및 카바이드 드릴링을 위한 핵심 드릴링 장비로 주로 지질학, 야금학, 석탄, 수문학, 엔지니어링 및 기타 산업에 사용되며 엔지니어링 지질 탐사에도 사용할 수 있습니다. , 얕은 석유 및 가스 채굴, 광산 터널 환기, 배수, 수문 우물 시추 및 대구경 말뚝 건설 엔지니어링 건설.

문의 보내기

다운로드

설명

명세서

기술적인 매개변수		드릴파이프 규격(mm)	드릴링 깊이(m)
국내 드릴 파이프	내부 증점형	42	1400
		50	1000
		60	830
	로프 코어링	55.5	1250
		71	1000
		89	800
DCDMA 드릴 파이프		BQ 드릴 파이프	1300
		NQ 드릴 파이프	1000
		본사 드릴 파이프	750
		PQ 드릴 파이프	420
	외부 증점형	60	800
		73	500
		89	300
드릴 각도		0도 -360도
엔진	모델	힘	속도
모터	Y225S-4	37kW	1480r/분
디젤 엔진	CA4110	81kW	2800r/분
자이레이터
유형: 두 배 실린더 유압 먹이는 기계 회전하는 유형
수직 직경		Φ93mm
샤프트 관통 구멍
수직 스핀들 속도
정회전(r/min)		60/90/166/272/379/481/183/296/514/835/1164/1476
역방향 속도(r/min)		63/198
최대. 수직 샤프트의 토크		8000N·m
수직 스트로크		600mm
최대. 수직축의 중력		125KN
최대. 수직축 압력		90KN
감아 올리기
유형: 유성 기어 드라이브, 핸들 브레이크
와이어 로프 직경		Φ18.5mm
드럼 와이어 로프의 용량		95m(7겹 감음)
최대. 단일 로프의 리프팅 힘		45KN
와이어 로프의 권양 속도
드럼의 선형 속도(m/s)		0.7-2.68m/s(12등급)
클러치
유형: 자동차 특수 건식 단일 디스크 마찰 클러치
(6T46 기어박스와 일치)
유압 시스템
시스템 압력
정격 압력		20Mpa
가장 높은 압력		25Mpa
용량		20ml/r
랙 섹션
유형: 스키드 유형(슬라이딩 베이스 포함)
리그 백 스트로크		460mm
구멍 거리		260mm
차원 (LWH)		355022003100mm
리그 중량(파워 엔진 포함)		6300kg

제품 세부정보

브랜드 이름: 마이닝웰
최소 주문 수량: 1세트
포장 세부사항: 표준 수출 포장
배송 시간:15-20일
지불 조건:L/C, T/T, 서부 동맹

XY-44A 크롤러 암석 코어 드릴링 주요 특징

1. 더 많은 회전 속도 단계(전진 12개 및 후진 2개)와 합리적인 회전 속도 범위, 저속 토크(최대 8000N.m)를 통해 합금 및 다이아몬드 코어 드릴링뿐만 아니라 엔지니어링 지질 탐사에도 적합합니다. , 수문 우물 시추 및 기초 말뚝 건설.

2. 수직 샤프트 관통 구멍 직경(93mm), 이중 실린더 유압 공급, 긴 스트로크(최대 600mm), 강력한 공정 적응성, 특히 대구경 드릴 파이프 로프 코어링(상부 코어링) 드릴링에 적합합니다. 드릴링 효율성 향상.

3. Foton, JAC, Kaima, Wuzheng 및 기타 트럭 모델과 널리 일치하는 Tsinghua Wanliyang 6T46 변속기를 채택했습니다. 성숙한 기술, 안정적인 품질, 강력한 과부하 용량, 전국의 애프터 서비스 스테이션 및 액세서리.

4. 유압 척은 디스크 스프링 클램핑, 유압 실린더 해제, 3캐비티 자동 센터링 유압 척입니다.

5. 유압 설정에는 오일 공급을 위한 기어 오일 펌프가 통합되어 있어 간단한 설치, 사용자 친화성, 최소 전력 사용, 낮은 오일 온도 및 일관된 작동을 보장합니다. 이 장치에는 수동식 오일 펌프가 장착되어 있습니다. 엔진이 고장나면 수동 펌프를 사용하여 드릴링 기구를 캐비티 안으로 빼낼 수 있습니다.

6. 이 엔진에는 FAW TIANCHAI 4110(81kW) 자연 흡기 엔진 또는 Guangxi Yuchai 4110(105kW) 터보차저 변형이 장착될 수 있습니다.

7. 크롤러 장착형 드릴링 장비는 낮은 무게 중심, 긴 이동 거리(460mm), 견고한 고정 및 안정적인 고속 드릴링을 갖추고 있습니다.

8. 구멍 직경 제어에 적합한 방진 측정기가 장착되어 있습니다. 로딩 및 언로딩 핸들이 적고 운송이 유연합니다.

9. 크롤러 섀시를 채택하고 1.5m의 아우트리거 실린더 스트로크를 자동으로 로드할 수 있어 이동 및 운송이 편리합니다.
