셀프 드릴링 앵커 볼트란 무엇입니까?
A 셀프 드릴링 앵커 볼트드릴 로드와 앵커 로드 역할을 모두 수행하는 중공 나사형 강철 막대입니다. 드릴링 중에 그라우트가 중공 코어를 통해 흘러 앵커를 주변 구조물과 직접 접착합니다.
이 시스템은 다음과 같은 드릴링 장비와 함께 널리 사용됩니다.크롤러 드릴링 리그그리고공기 압축기

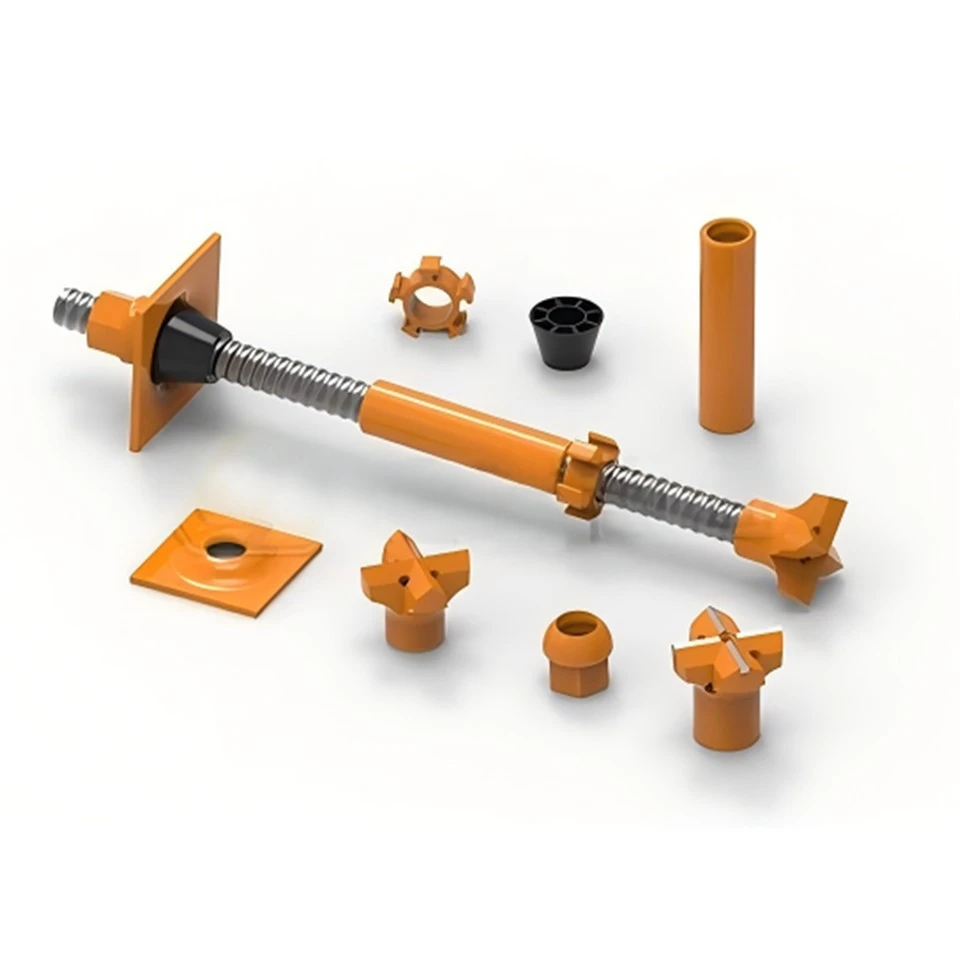

셀프 드릴링 앵커 시스템의 구성 요소
완전한 SDA 시스템은 다음으로 구성됩니다.
중공 앵커 바
T30 / T40 / T45 / T52 / T73 / T76에서 사용 가능합니다.
드릴 비트
접지 조건에 따라 다른 비트가 필요합니다.
카바이드 비트
점토 조각
크로스 비트
윙비트
커플러 및 너트
바 확장 및 장력 조절에 사용됩니다.
베어링 플레이트
표면에 지지력을 제공합니다.
그라우트 주입 액세서리
Dminingwell 자체 드릴링 앵커 볼트의 주요 특징
① 1-단계 구성 – 케이싱 불필요
이 기능은 쉽게 무너지는 부드럽거나 느슨한 지반에 특히 적합합니다.
② 높은 부하 용량
연속적인 외부 나사산은 탁월한 인장 강도를 제공하여 기초 보강 및 암석 지지 요구 사항을 충족합니다.
③ 그라우팅용 중공코어
완전한 충진과 강력한 접착을 보장합니다.
④ 다양한 종류의 드릴 비트
모래, 자갈, 풍화암, 파쇄암, 혼합 지층에 적합합니다.
⑤ 부식 방지-옵션
용융 아연 도금
에폭시 코팅
이중 부식 방지
기술적인 매개변수(예시 모델)
1. 중공 앵커 바
| 영상 | 모델 | 인장강도(kN) | 항복강도(kN) | 신장률(%) | 메모 |
|---|---|---|---|---|---|
| (영상) | HER25N | 200 | 150 | 8 | 왼쪽-나 오른쪽-나사를 맞춤 설정할 수 있습니다. |
2. 드릴 비트
| 영상 | 유형 | 모델 | 직경(mm) | 적합한 지반 조건 |
|---|---|---|---|---|
| (영상) | 크로스 스틸 비트 | HSR25/42 | 42 | 이암, 자갈 토양, 분필, 석회암, 점토 토양, 인공 충전재, 약한 콘크리트 |
| (영상) | 크로스 카바이드 비트 | HSR25/42 | 42 | 연약암반, 자갈이 있는 자갈, 파쇄암, 비철근 콘크리트 |
| (영상) | 버튼 스틸 비트 | HSR25/42 | 42 | 부서진 구조물, 부드러운 사암, 석회암, 자갈, 부드러운 암석층 |
| (영상) | 버튼 카바이드 비트 | HSR25/42 | 42 | 연약-중풍화암, 조약돌층, 응회암, 천매암, 화산암 |
3. 견과류
| 영상 | 유형 | 모델 | 플랫 간(mm) | 길이(mm) | 메모 |
|---|---|---|---|---|---|
| (영상) | 육각 너트 | HER25-L35 | 41 | 35 | 호환 가능한 앵커 바와 일치하는 강도- |
| (영상) | 구형 너트 | HER25-L40.5 | 41 | 40.5 | 호환 가능한 앵커 바와 일치하는 강도- |
4. 앵커 플레이트
| 영상 | 유형 | 모델 | 측면 길이(mm) | 두께(mm) | 메모 |
|---|---|---|---|---|---|
| (영상) | 사각 플레이트 | HER25-L150-T6 | 150 | 6 | 맞춤형 크기 제공 |
5. 드릴 비트 어댑터
| 영상 | 모델 | 호환 가능한 앵커 바 | 호환 비트 | 메모 |
|---|---|---|---|---|
| (영상) | SSR25/R32 | R25 | R32 | R25 앵커 바와 더 큰 R32 드릴 비트 사이의 연결 가능 |
6. 기타 액세서리
| 영상 | 액세서리 이름 |
|---|---|
| (영상) | 가이드 슬리브 |
| (영상) | 회전식 그라우팅 어댑터 |
| (영상) | 공압 착암기용 섕크 어댑터 |
| (영상) | 유압식 착암기용 섕크 어댑터 |
| (영상) | DTH 해머용 생크 어댑터 |
셀프 드릴링 앵커 볼트의 응용
-
이 시스템은 다음 분야에서 널리 사용됩니다.
✔ 터널링 및 지하공사
암석 지지, 볼트 보강 및 사전-그라우팅용입니다.
【: 터널 굴착 장비】✔ 광산 및 동굴
지붕 볼트, 측벽 보강.
✔ 경사면 안정화 및 산사태 예방
느슨한 토양과 균열된 경사면에서 효과적으로 작동합니다.
【 :지반 드릴링 장비】✔ 기초 보강 및 마이크로파일
셀프 드릴링 앵커 볼트는 종종 다음과 함께 작동합니다.
【 :회전 드릴링 장비】
【 :유압 크롤러 장비】
비교: SDA 볼트와 기존 앵커
| 전통적인 방법 | SDA 볼트 |
|---|---|
| 케이싱 필요 | 케이싱이 필요하지 않습니다. |
| 시추공은 쉽게 무너진다 | 느슨한 토양에서도 안정적인 드릴링 |
| 느린 건설 | 높은 설치 속도 |
| 다-단계 프로세스 | 1-단계 드릴링 + 그라우팅 + 앵커링 |
SDA 볼트가 다른 제품과 작동하는 방식
드릴링 효율성을 향상시키기 위해 SDA 시스템은 종종 다음과 함께 사용됩니다.
✔ 스크류 공기 압축기
드릴링을 위한 지속적인 고압-공기 흐름을 제공합니다.
【 :이동식 스크류 공기 압축기】
✔ DTH 해머 및 DTH 비트
더 단단한 지질 구조를 뚫을 때.
【 :DTH 해머 시리즈】
✔ 우물 드릴링 장비 / 크롤러 드릴링 장비
지반 준비 및 사전 지원 드릴링에 사용됩니다.-
【 :우물 드릴링 장비】
【 :크롤러 공압 드릴링 장비】
Dminingwell 자체 드릴링 앵커 볼트를 선택하는 이유는 무엇입니까?
고강도 강철 앵커 바-
T30~T76의 전체 범위
CE/ISO{0}}인증 생산
맞춤형 길이, 드릴 비트, 코팅 및 액세서리
대규모 재고 및 빠른 배송
강력한 엔지니어링 지원 및 장기-프로젝트 경험
与企业品牌类内链自然结合:
【 :Dminin 소개그웰】
FAQ
Q1: 셀프 드릴링 앵커 볼트를 모래나 붕괴 구조물에 사용할 수 있습니까?
예. SDA 볼트는 기존 앵커가 실패하는 약하고 느슨하며 무너지는 지반을 위해 설계되었습니다.
Q2: 나만의 드릴 비트 유형을 선택할 수 있나요?
물론. 암석 상태에 따라 클레이 비트, 크로스 비트, 카바이드 비트, 윙 비트를 제공합니다.
Q3: 전체 SDA 시스템을 제공합니까?
예. 중공 바, 커플러, 너트, 플레이트, 비트 및 그라우팅 액세서리를 모두 사용할 수 있습니다.
Q4: 부식 방지 코팅이-가능합니까?
예, 장기 프로젝트에는 용융 아연도금 또는 에폭시 코팅을 추가할 수 있습니다.-
질문 5: SDA 볼트가 드릴링 장비에 작동할 수 있습니까?
예. SDA 볼트는 Dminingwell 드릴링 머신과 완벽하게 호환됩니다.
