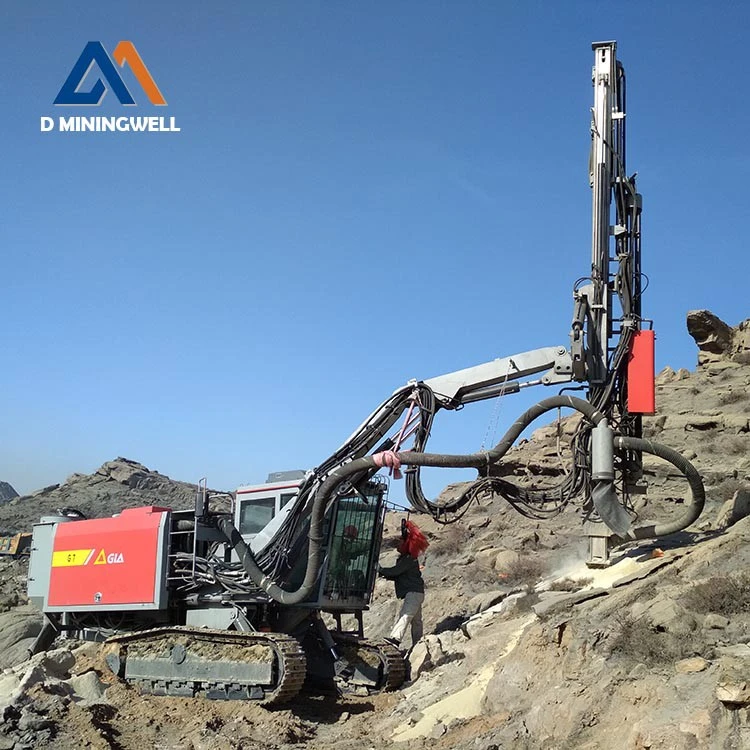

G7은 완전히 유압식입니다상단 해머 드릴 리그우수한 천공을 위해 언급 된 Atlas Copco 고성능 고압 록 드릴을 특징으로하는 높은 고도 및 냉기와 같은 힘든 작업 환경의 까다로운 힘을 처리 할 수있는 강력하고 강력한 디젤 엔진이 장착 된 회사의 최고 선택으로 서 있습니다. 능률. 이 제품의 관련 구멍 직경은 76-115 mm 사이에서 다양하며, 개방형 광산 및 건설 노력에서 지구 발굴 시추, 채석장 채굴 및 경사 처리에 광범위하게 사용됩니다.
상단 해머 드릴 리그의 과정
상단 해머 드릴링 과정에는 여러 가지 복잡한 단계가 포함됩니다. 처음에는 상단 해머 드릴이 시추 위치에 설치되어 안정성과 구조적 지원을 모두 보장합니다. 그 후, 드릴 파이프와 드릴 비트를 모두 포함하는 드릴링 컬럼이 리그에 고정됩니다. 상단 해머 드릴링을 위해 설계된이 드릴 비트에는 효과적인 암석 침투를 위해 카바이드 버튼이나 끌 모양의 블레이드가 제공됩니다. 리그가 작동함에 따라 드릴 기둥이 회전하고 강제로 암석으로 형성됩니다. 동시에, 유압 또는 공압 해머는 드릴 컬럼의 팁에 부딪 히도록 설계되어 충격 에너지를 비트로 전달합니다. 이 충격 동작은 암석을 분해하고 물이나 공기를 사용하여 드릴 절단을 씻어냅니다. 프로세스는 원하는 깊이에 도달 할 때까지 계속되고 드릴 컬럼이 철회됩니다. Top Hammer Drill은 도전적인 지질 학적 조건에서 귀중한 자원을 추출하고 기초를 구축하는 효율적인 방법입니다.
|
기술 매개 변수 |
||
|
|

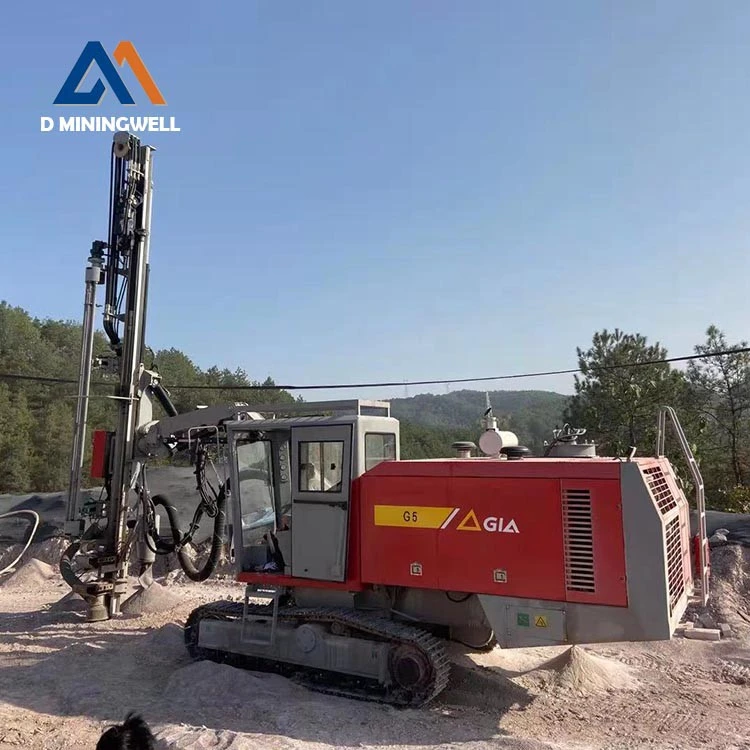

G5 |
G7 |
|
구멍 범위 |
45 - 90 mm |
{} mm |
|
로드 크기 |
T38/T45 |
T51 |
|
맥스. 깊이 |
25m |
25 m |
|
드릴링 적용 범위 영역 |
17 m2 |
17 m2 |
|
엔진 |
커민스 |
커민스 |
|
엔진 출력 |
134 kW/2200 r/min |
194 kw/2200 r/min |
|
기안자 |
아틀라스 코코 RD14S / 14 kW |
아틀라스 콥코 RD18S % 2f 18 kW |
|
충격 압력 |
14.5 바 |
2 0. 0 막대 |
|
사전 여정 |
3500 밀리미터 |
3500 밀리미터 |
|
추진 빔 길이 |
6030 밀리미터 |
6030 밀리미터 |
|
사전 보상 |
1400mm |
1400mm |
|
맥스. 발전 속도 |
0.9 m/s |
0.9 m/s |
|
맥스. 추력 |
20 kn |
20 kn |
|
보행 속도 |
1.5/3.1 km/h |
1.5/3.1 km/h |
|
등급 |
20도 |
20도 |
|
치수 (l x w x h) |
10800x2350x3000 mm |
11610x2450x3200 mm |
|
무게 |
13500킬로그램 |
14500킬로그램 |
드릴링 리그 기능
푸시 빔 시스템
실린더와 와이어 로프로 구동되는 알루미늄 합금 빔은 구멍의 이상적인 직선을 달성하기 위해 더 높은 강도와 우수한 굽힘 저항을 가지며, G7 탑 해머 드릴 머신은 체인 구동 암석 드릴에 비해 드릴 때 매끄 럽습니다. 푸시 빔에는 기계화 된 막대 교환 시스템이 장착되어있어 운영자가 운전실에서로드 픽업 및 하역 작업을 완료하고 노동 강도를 줄이고 인건비를 절약하며 생산 효율성을 향상시킬 수 있습니다.
전원 시스템
National III 표준 고전력 터보 차저 디젤 엔진을 채택하여 전체 차량에 충분한 전력 보호 구역을 제공하고 드릴 리그를 고도 및 극심한 차갑과 같은 가혹한 작업 환경에 더 적응할 수 있도록합니다. 스크류 유형 공기 압축기가 장착 된 상단 해머 드릴 머신, 드릴링 효율이 향상되고 슬래그 방전 효과가 우수합니다.
섀시 시스템
Crawler 타입의 여행 섀시, 고출력 2 단 유압 드라이브 트랙션 시스템과 유압 스윙 조정 시스템과 작은 본체 너비 설계가 장착되어있어 상단 해머 드릴 머신을 우수한 오프로드 및 기동성으로 만듭니다.
유압 암석 드릴
Amberto Group이 설계 한 고출력 고압 유압 시스템이 장착 된이 제품은 높은 드릴링 효율, 높은 충격, 로터리 압력 제어 추진, 이중 버퍼 시스템 및 자동 방지 기능을 갖추고있어 드릴링 도구의 손실을 줄입니다. 다른 암석 조건에 대한 적응성을 향상시킵니다.
드릴 암 시스템
직사각형 단면 접이식 지브 구조를 채택하는 Jib는 유압 실린더에 의해 구동되어 지브 시스템의 유연성과 안정성을 보장합니다. 동시에, 스티어링 시트와 프로펠러 빔 브래킷의 섬세한 디자인은 상단 해머 드릴 머신이 수직 구멍과 0의 수평 구멍을 드릴 수 있도록합니다. 3-7. 비행기의 면적은 최대 17m² 일 수 있습니다.
드릴링 리그 선택
효율적이고 성공적인 시추 작업을 보장하는 데 오른쪽 상단 해머 드릴링 도구를 선택하는 것이 중요합니다. 먼저, 드릴링중인 형성 유형을 고려하고 적절한 탄화물 버튼 또는 끌 블레이드로 드릴 비트를 선택하십시오. 필요한 구멍 크기를 평가하고 그에 따라 비트를 선택하십시오. 구멍의 깊이를 고려하고 드릴 파이프의 적절한 길이와 직경을 선택하십시오. 드릴 리그의 기능을 평가하고 선택한 드릴링 도구와의 호환성을 보장하십시오. 도구 내구성, 신뢰성 및 유지 보수 용이성과 같은 요소를 고려하십시오. D Miningwell은 전문 드릴링 리그 제조업체 중 하나이며 OEM/ODM을 제공 할 수 있으며 귀하의 요구에 맞는 최고 해머 드릴링 리그를 사용자 정의 할 수 있습니다.
